智元素AI背包用户手册
北京博创尚和科技有限公司
¶ 一．智元素背包使用指南
需要注意的是，智元素背包的使用需要有一定的Linux基本的操作基础，如果没有，请先阅读本书赠送的Linux基础指南，另外，本产品属于二次开发产品，开发需要具备一定的Python基础，如果没有，请阅读本书赠送的Python指南，感谢配合！
¶ 1.0远程连接Linux控制器
详见远程连接指南
¶ 1.1运动控制案例
进入到智元素背包的机载Linux系统内，打开一个终端，打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_move.py测试背包控制智元素运动：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_move.py
可以观察到智元素发出一声怒吼，进行了一次打击，并前进，后退了各1秒，我们就实现了智元素控制python运动。
¶ 1.2摄像头驱动
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_camera.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_camera.py
Linux命令行输入，执行上面的脚本,可以启动与背包上摄像头的连接。可以看到界面上展示出了背包摄像头采集的图像。

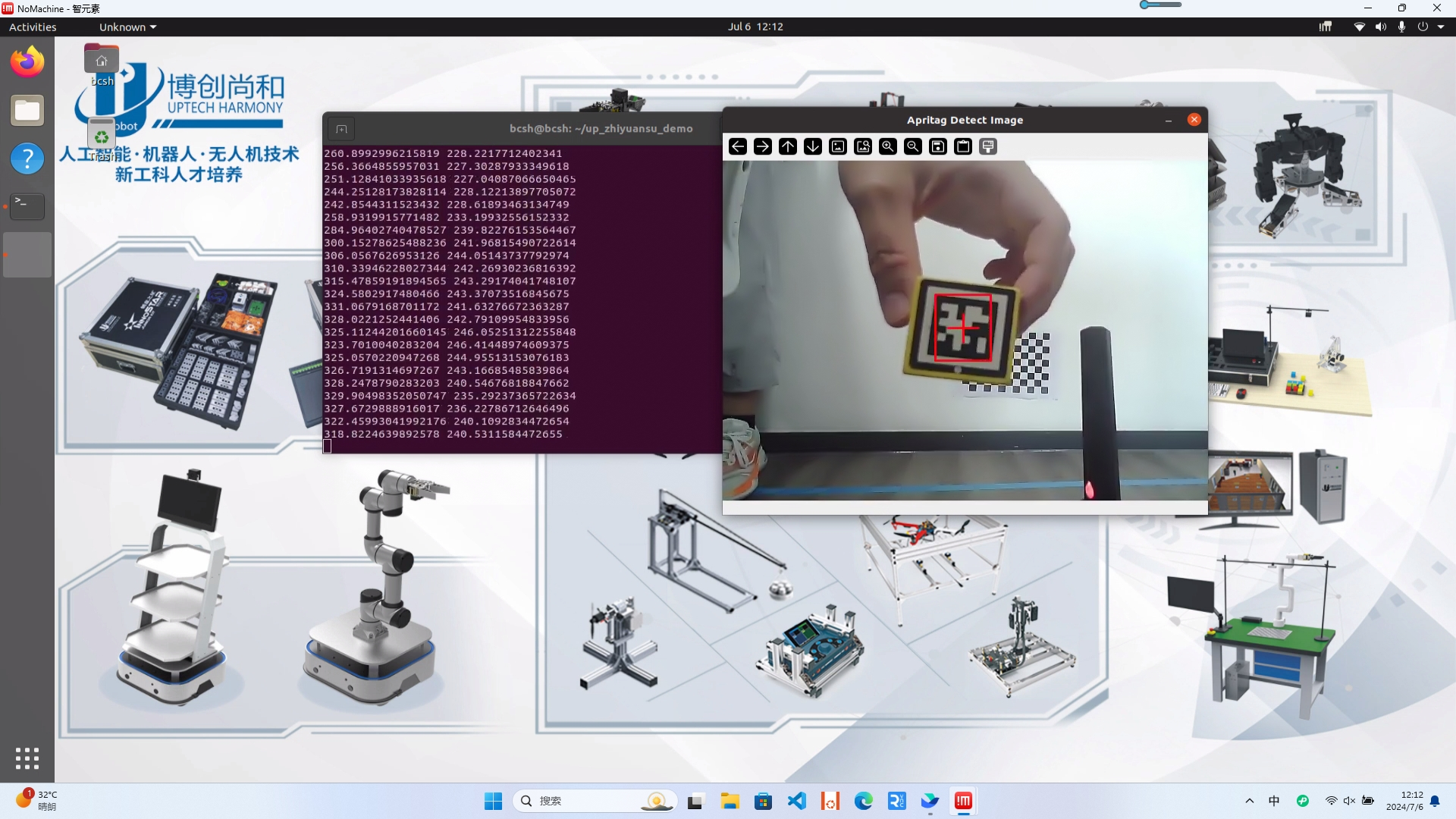

¶ 1.3 Apriltag跟踪
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_apriltag_detect.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_apriltag_detect.py
Linux命令行输入，执行上面的脚本。
就可以观测到识别出了id为1的apriltag，并且智元素会跟随tag图标运动。

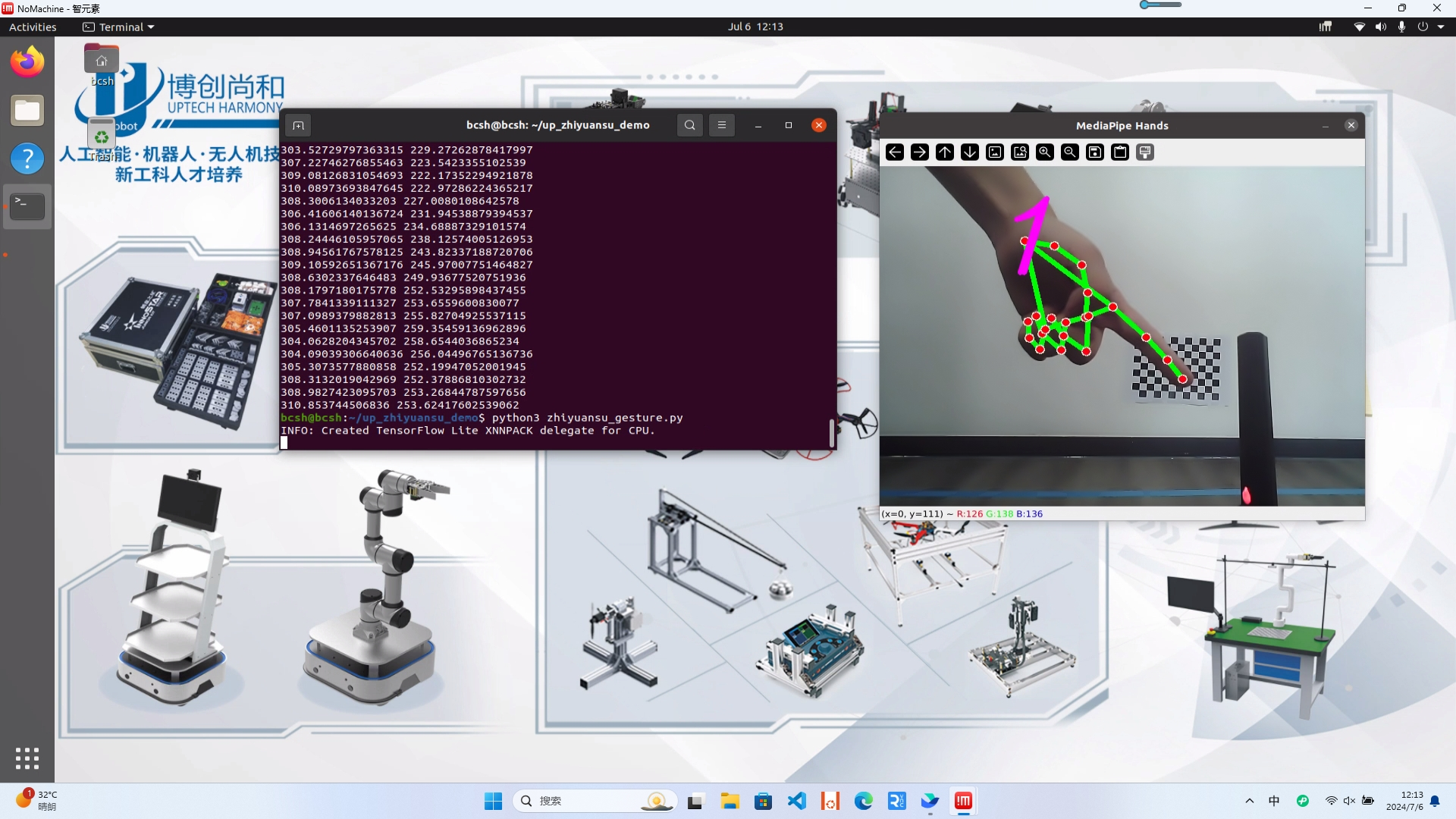

¶ 1.4手势控制
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_gesture.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_gesture.py
能够看到手势识别的结果。
其中，如果手势是“握拳”，智元素会后退，而如果是“五指张开”，智元素会前进。

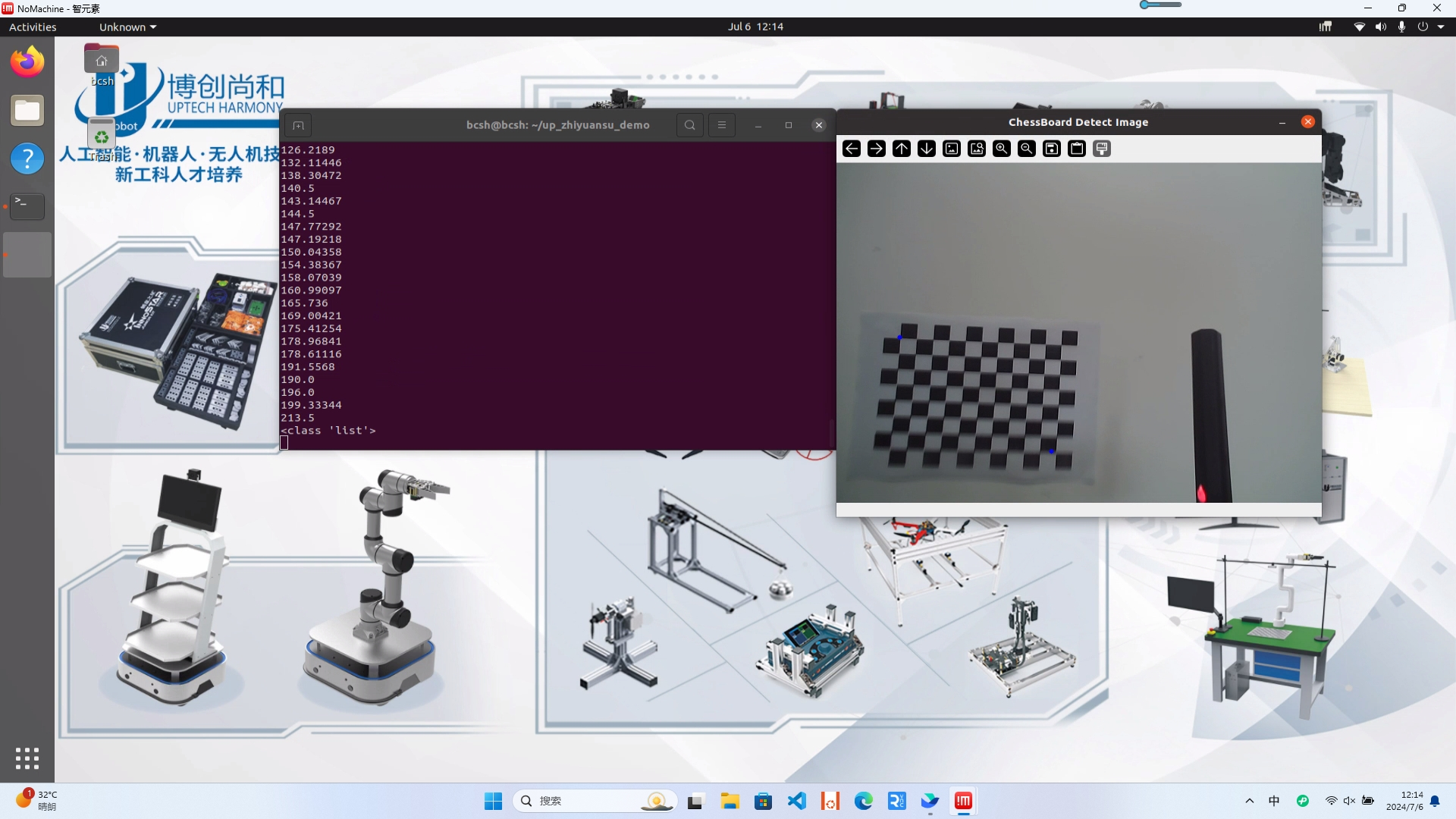

¶ 1.5棋盘格识别
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_chessboard.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_chessboard.py
将11x8棋盘格放在智元素前方，它会运行到棋盘格前方，并进行一次击打。

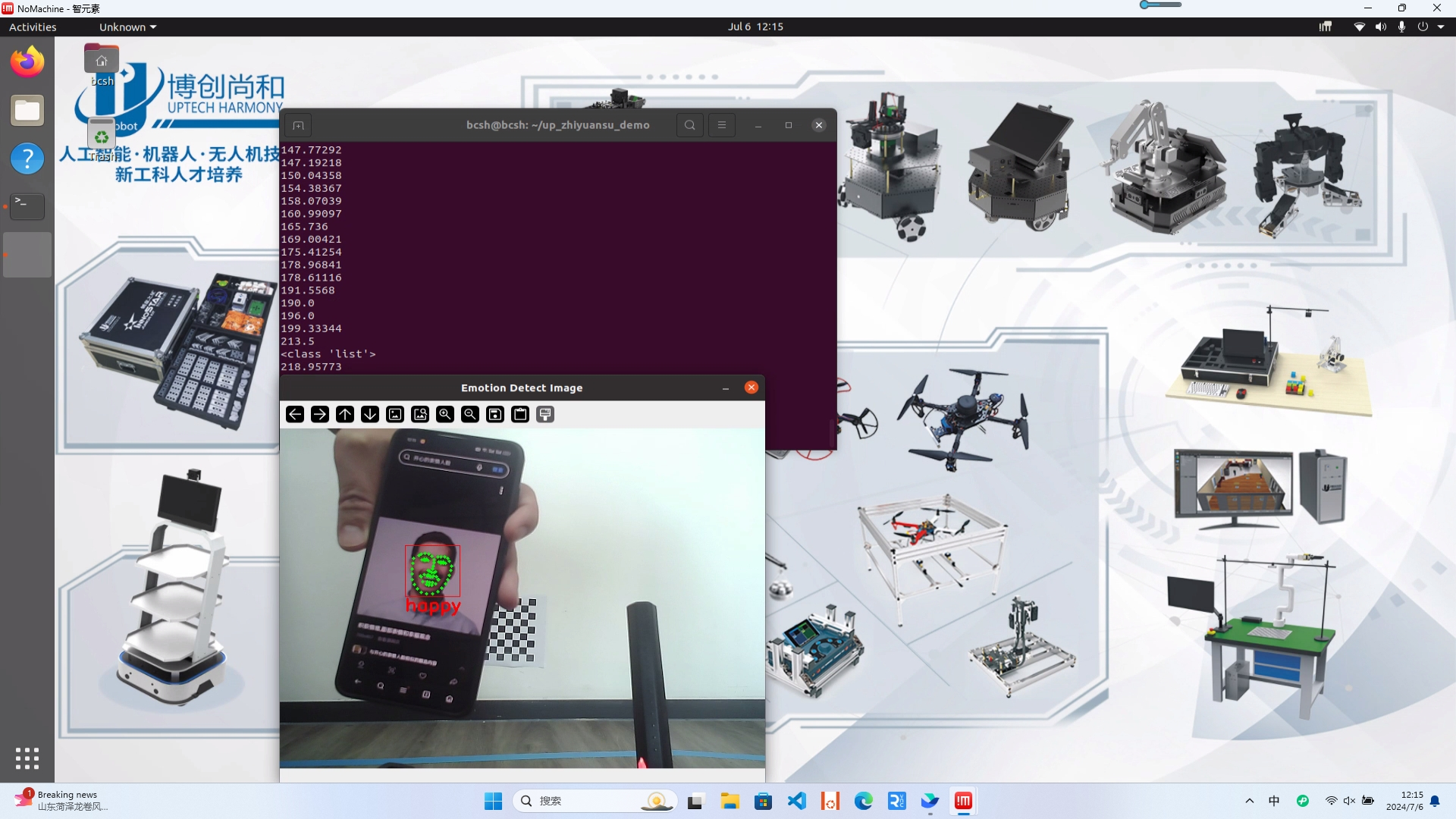

¶ 1.6表情识别
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_emotion.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_emotion.py
然后将表情图片放到智元素眼前，识别到了表情：
如果是开心的表情，智元素会前进，如果是生气的表情，智元素则会后退。

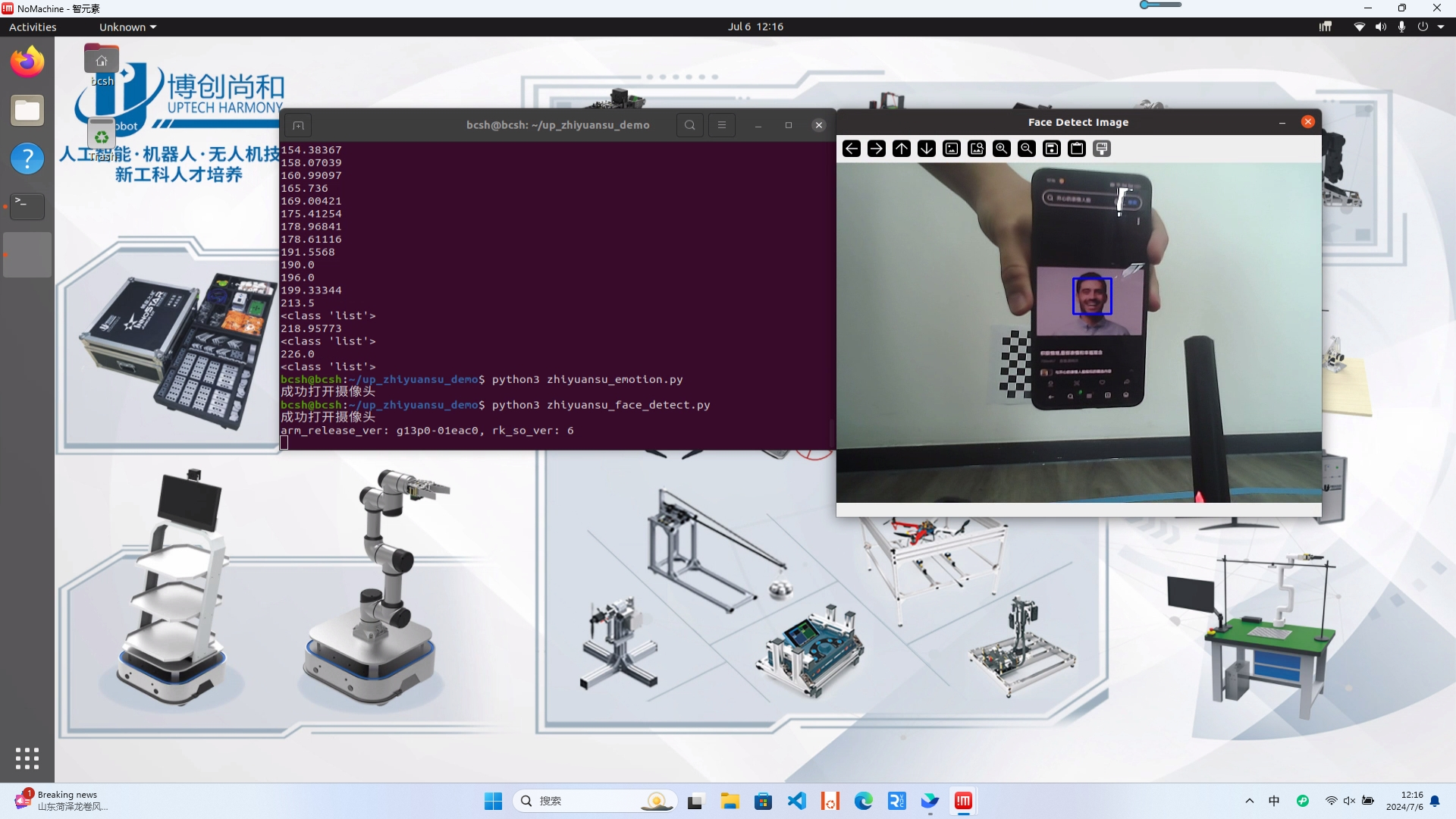

¶ 1.7人脸检测
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_face_detect.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_face_detect.py
然后将人脸图片放到智元素眼前，识别到了人脸，并可以持续跟踪。

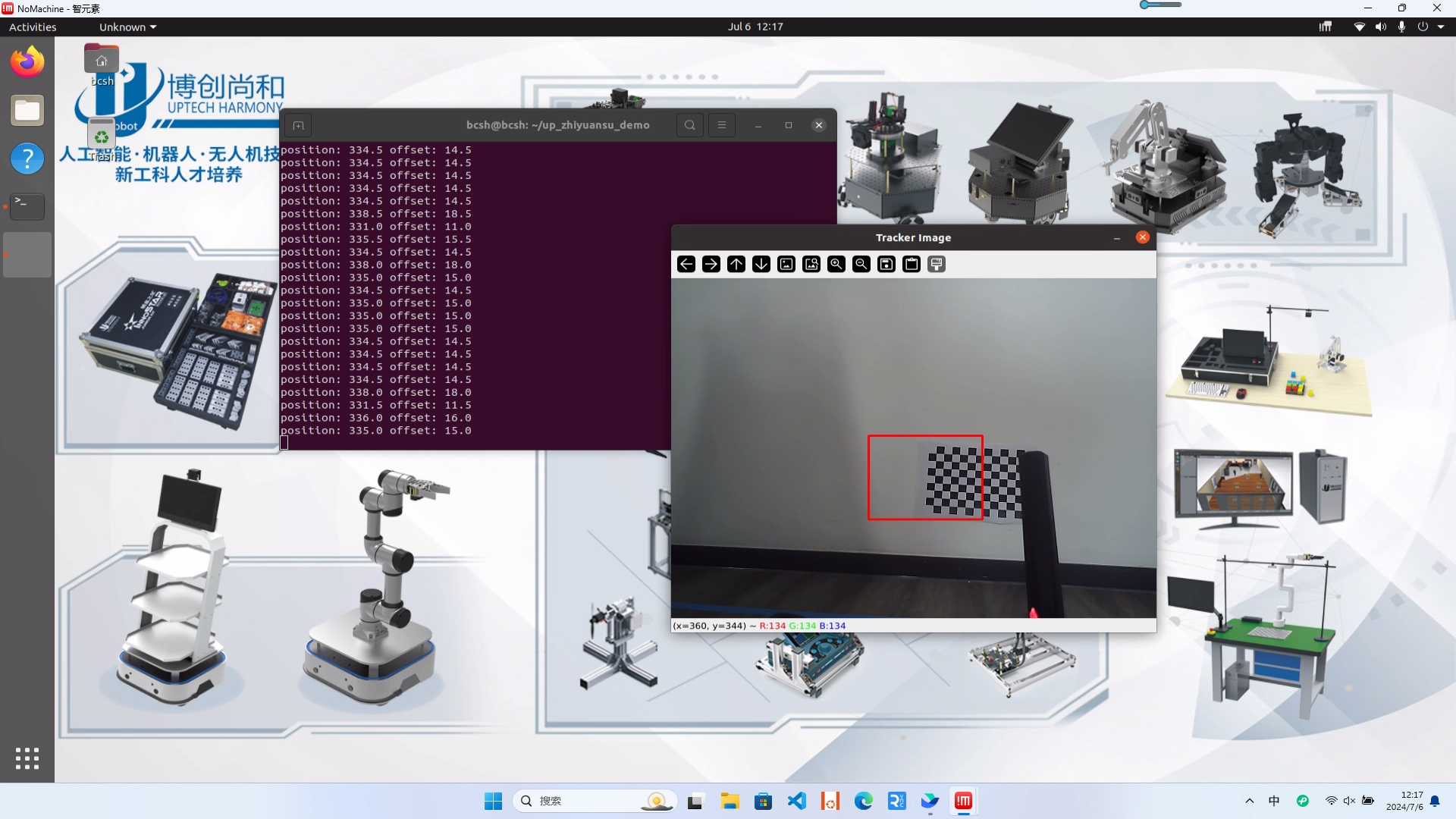

¶ 1.8目标跟踪
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_tracker.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_tracker.py
然后将按下空格键，框选目标，按下回车确定框选的目标。可以观察到智元素持续跟踪目标，并转向跟随的目标。

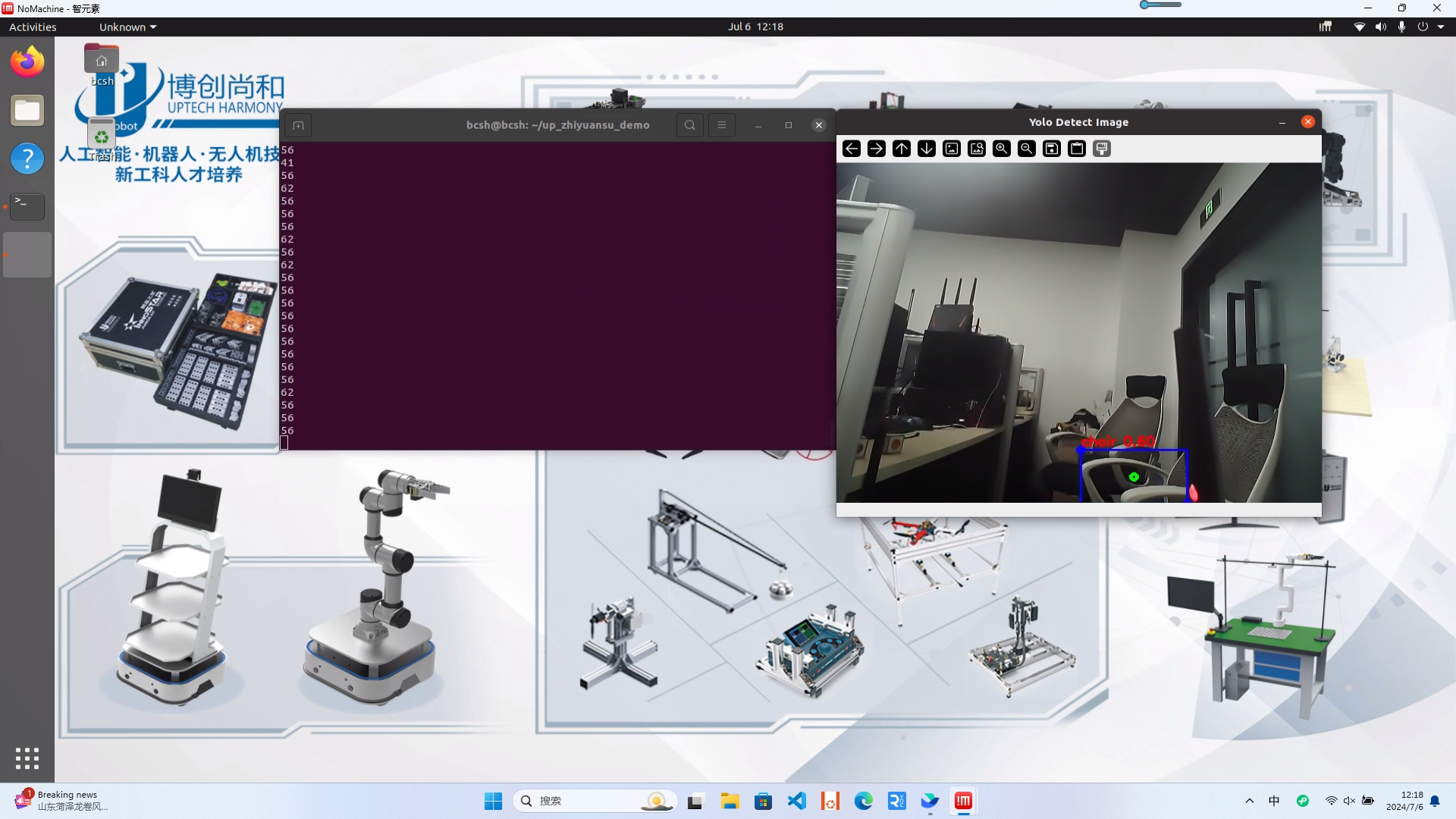

¶ 1.9 Yolo检测
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_yolo_detect.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_yolo_detect.py
可以看到识别的结果：
¶ 1.10颜色识别
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_color_qt.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_color_qt.py
可以看到摄像头实时检测画面，识别不同的颜色。这里我们使用HSV颜色空间来识别图像内的物料颜色，为了方便调试，我们在摄像头画面上嵌入了拖动条组件，并且单击画面中的要识别的物料的某个像素点，可以在控制台打印该像素点的HSV值：
根据控制台打印的HSV值，拖动窗口中的按钮，来确定一个范围
一般，我们会设置HMIN为单击像素值结果-5左右，HMAX为单击像素值结果+5左右，而S，V的范围可以适当扩大。
有耐心的慢慢拖拽，直到窗口出找到一个合适的颜色识别结果。
框选出颜色。鼠标左键单击‘start move’按键，智元素会跟随者选定的颜色目标移动。

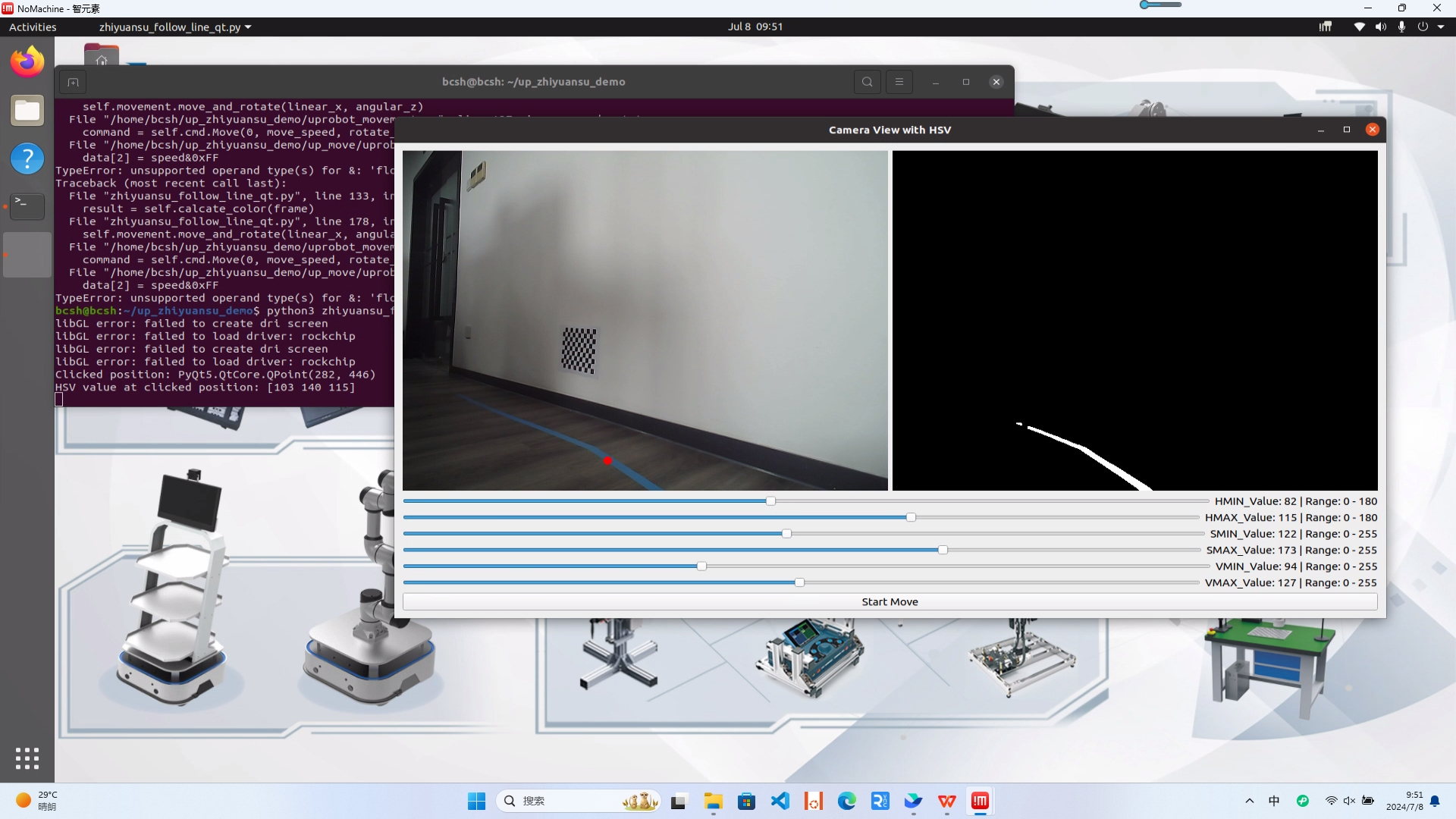

¶ 1.11视觉巡线
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_follow_line_qt.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_follow_line_qt.py
默认识别蓝色线条，需要像上一节颜色识别功能一样，先点击线条上的像素获取HSV值。
然后拖拽下方拉条，调整目标HSV值。点击‘start move’可以运动巡线。

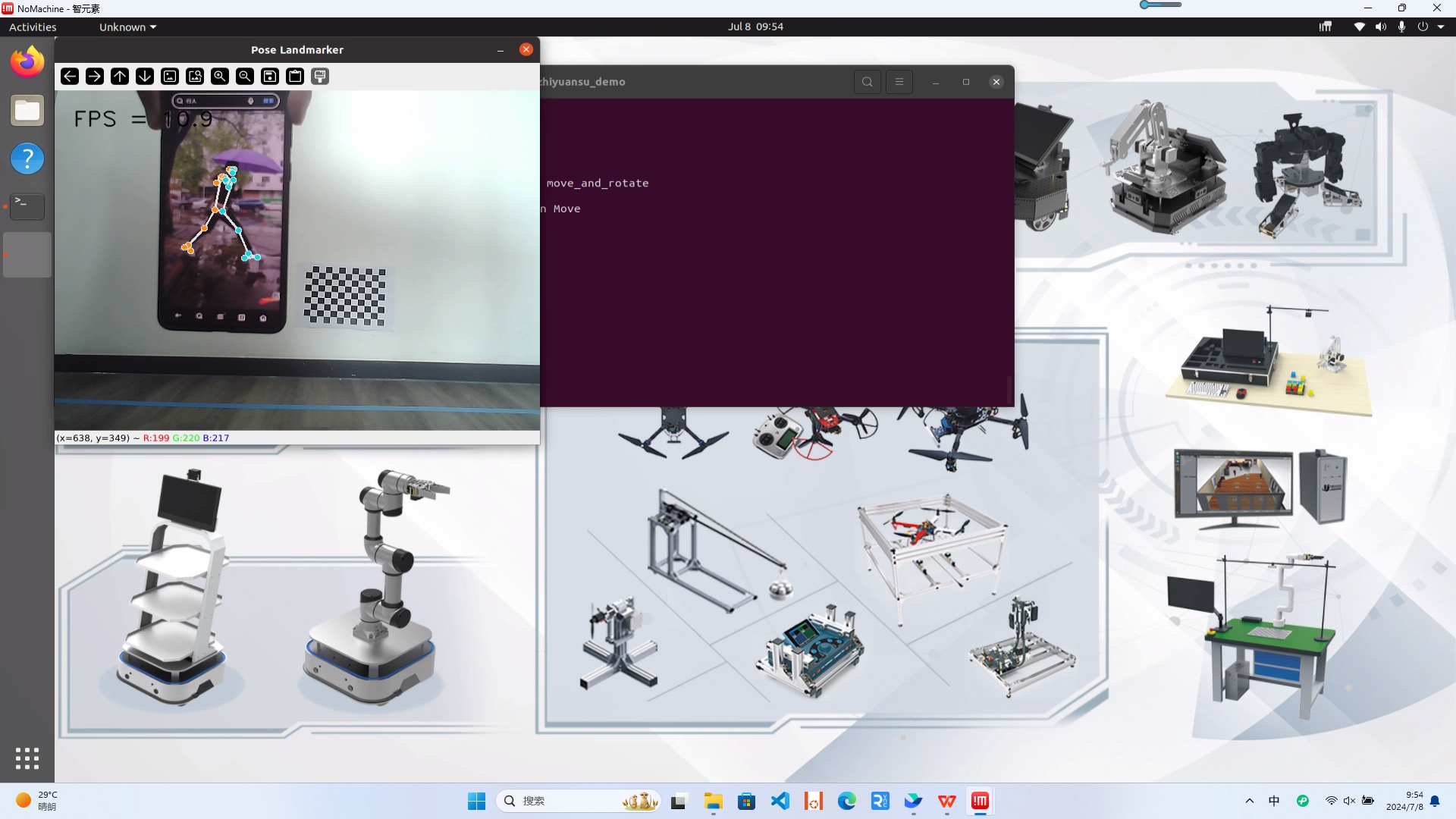

¶ 1.12人体姿态识别
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_pose.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_pose.py
可以看到识别出了人体的姿态。

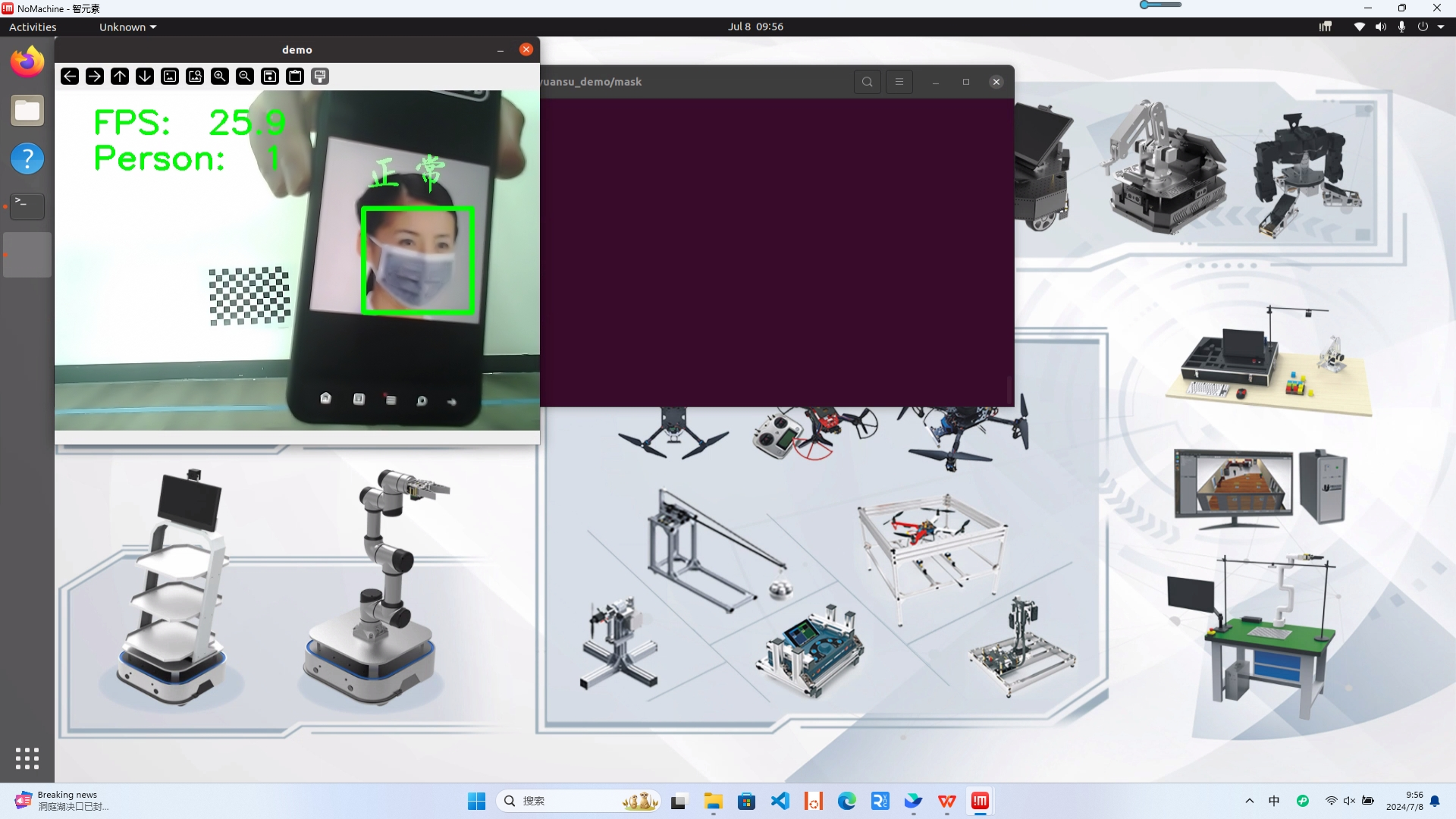

¶ 1.13口罩检测
打开Linux用户文件夹下的up_zhiyuansu_demo/mask文件夹，运行run.py脚本：
cd ~/up_zhiyuansu_demo/mask
python3 run.py
可以看到识别出了是否佩戴口罩。
¶ 1.14二维码识别
打开Linux用户文件夹下的up_zhiyuansu_demo文件夹，运行zhiyuansu_storry_teller.py脚本：
cd ~/up_zhiyuansu_demo
python3 zhiyuansu_storry_teller.py

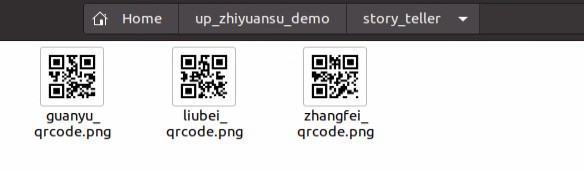

然后，将story_teller文件夹下的任意一张图片展示在智元素摄像头前，会识别二维码中的内容并根据二维码播放一段语音。

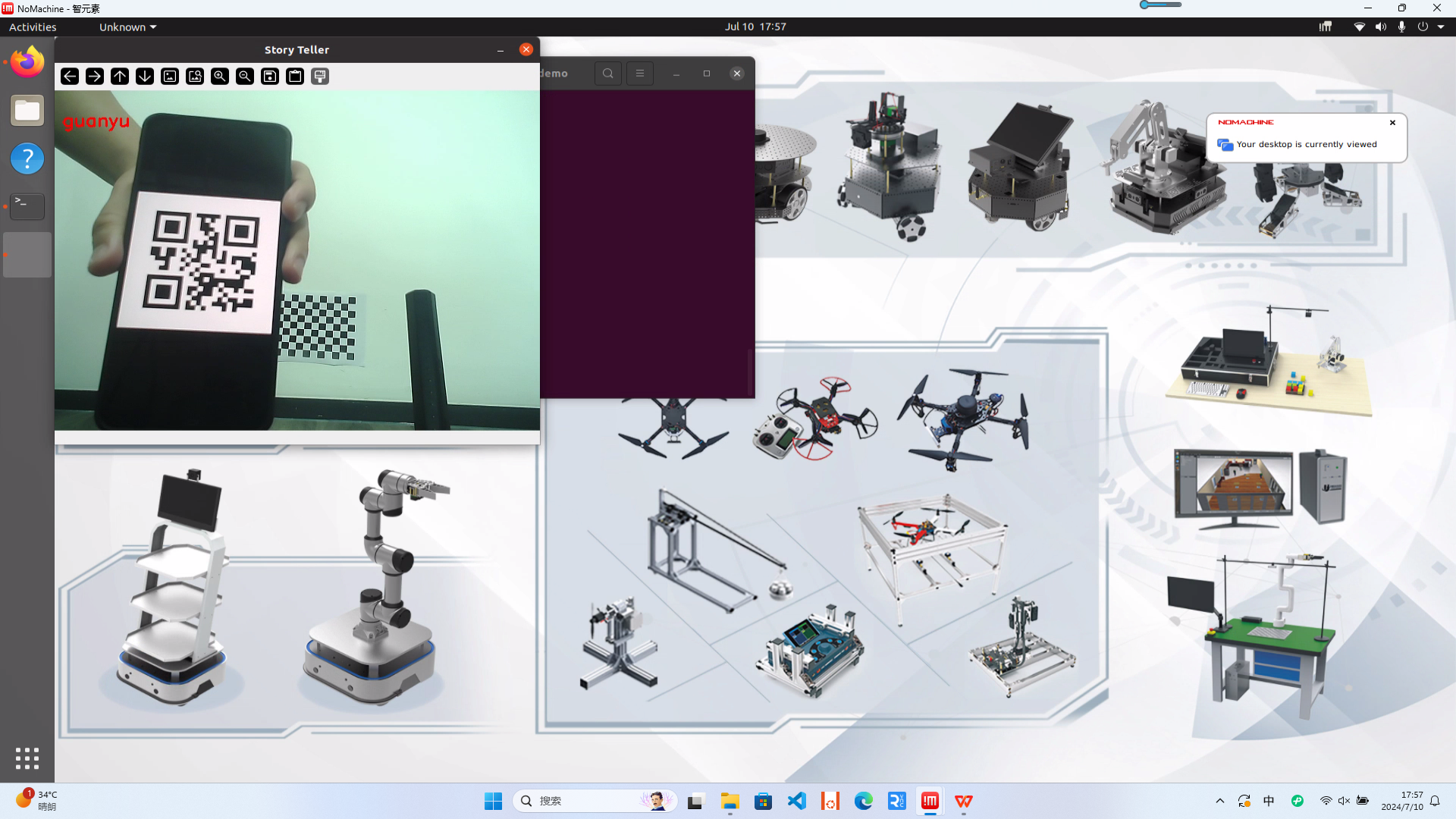

识别结果如下：

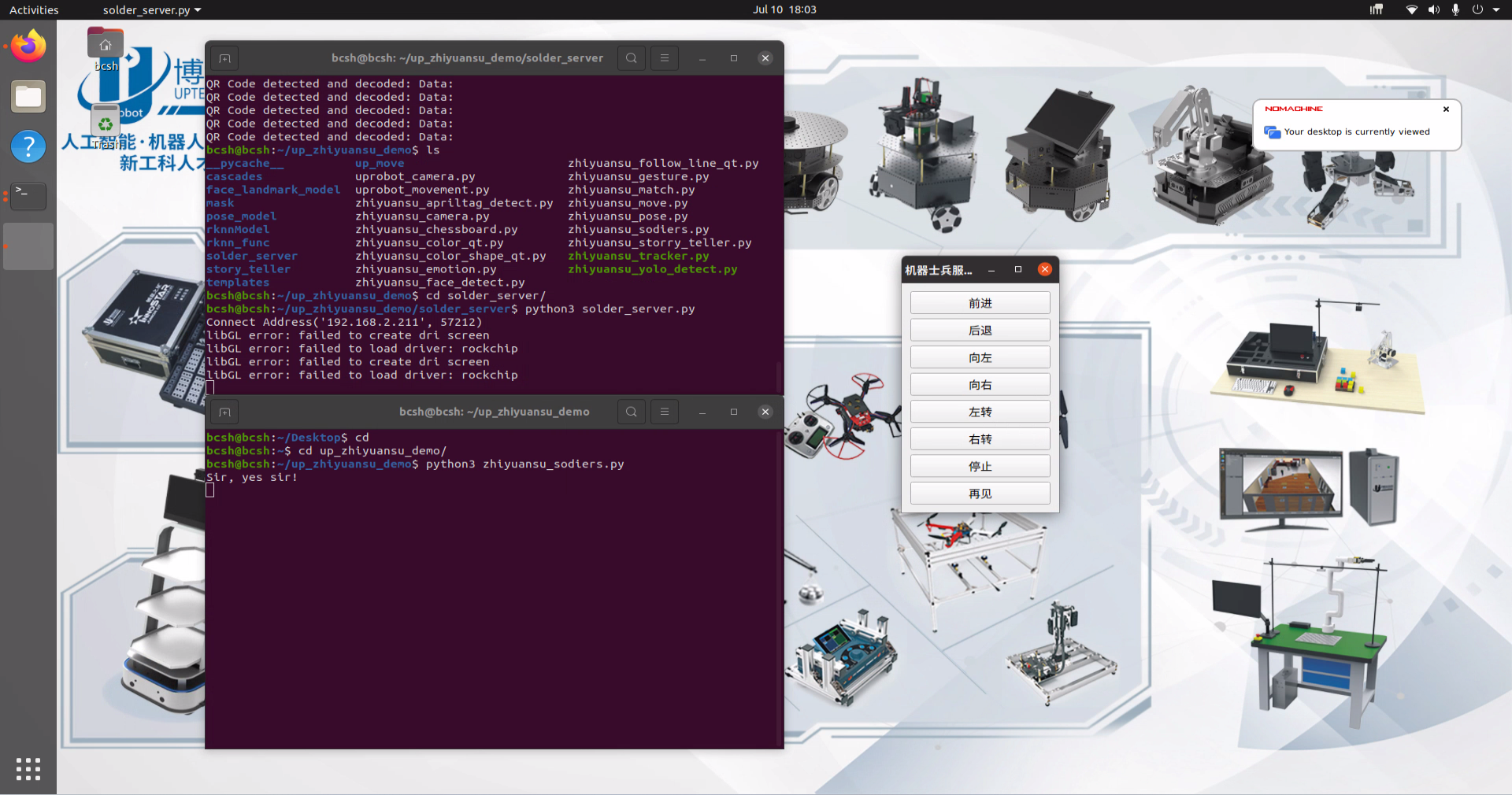

¶ 1.15 Web通信
打开Linux用户文件夹下的up_zhiyuansu_demo/solder_server文件夹，运行solder_server.py脚本：
cd ~/up_zhiyuansu_demo/solder_server
python3 solder_server.py
这样就打开了Web服务端。
然后Linux用户文件夹下的up_zhiyuansu_demo/文件夹，运行zhiyuansu_sodiers.py脚本：
cd ~/up_zhiyuansu_demo/
python3 zhiyuansu_sodiers.py
这样就打开了客户端。
点击UI上的按钮可以控制智元素做出各种动作。
¶ 二．Python接口函数说明
智元素背包支持Python二次开发与硬件通讯。
在智元素中，我们对与智元素的通讯进行了封装，可以通过一系列Python函数直接控制智元素。
这里，请同学们参考背包中up_zhiyuansu_demo文件夹中，uprobot_movement文件，里面封装了一系列硬件控制的接口，接口含义如下，也可以在实际demo中进行参考。
| 接口名称 | 接口描述 | 参数说明 |
|---|---|---|
| move_forward(speed=10,times=500) | 向前运动 | speed：运动速度 times: 运动时间，单位毫秒 |
| move_left(speed=10, times=500) | 向左平移运动 | speed：运动速度 times: 运动时间，单位毫秒 |
| move_right(speed=10, times=500) | 向右平移运动 | speed：运动速度 times: 运动时间，单位毫秒 |
| move_backward(speed=10, times=500) | 向后平移运动 | speed：运动速度 times: 运动时间，单位毫秒 |
| turn_left(speed=10, times=500) | 向左自旋 | speed：运动速度 times: 运动时间，单位毫秒 |
| turn_right(speed=10, times=500) | 向右自旋 | speed：运动速度 times: 运动时间，单位毫秒 |
| stop() | 停止运动 | 无 |
| wave_hands() | 挥手 | 无 |
| hit() | 击鼓 | 无 |
| left_hand() | 举左手放下右手 | 无 |
| right_hand() | 举右手放下左手 | 无 |
| rise_hands() | 举起双手 | 无 |
| set_volume(vol) | 设置音量 | vol:1~32,音量 |
| play_sound(folder, track) | 播放音乐 | Folder：255 file name:‘1:刘备’、‘2:关羽’、‘3:张飞’、‘10:左转’、‘11:右转’、‘12:前进’、‘13:停止’ |
只需要import上面uprobot_movement.py文件，即可实现Python使用上述函数直接控制智元素，请同学们编写Python脚本测试以上函数。
